联系方式

地址:上海市松江区伴亭路258号

电话:021-67801892

手机:136 7184 3966

E-mail:info@standard-groups.com

网站:http://www.shuzisipo.com/

解决方案 您的位置:网站首页 > 解决方案 > >落锤式织物撕裂仪评估织物撕破强力影响因素

落锤式织物撕裂仪评估织物撕破强力影响因素

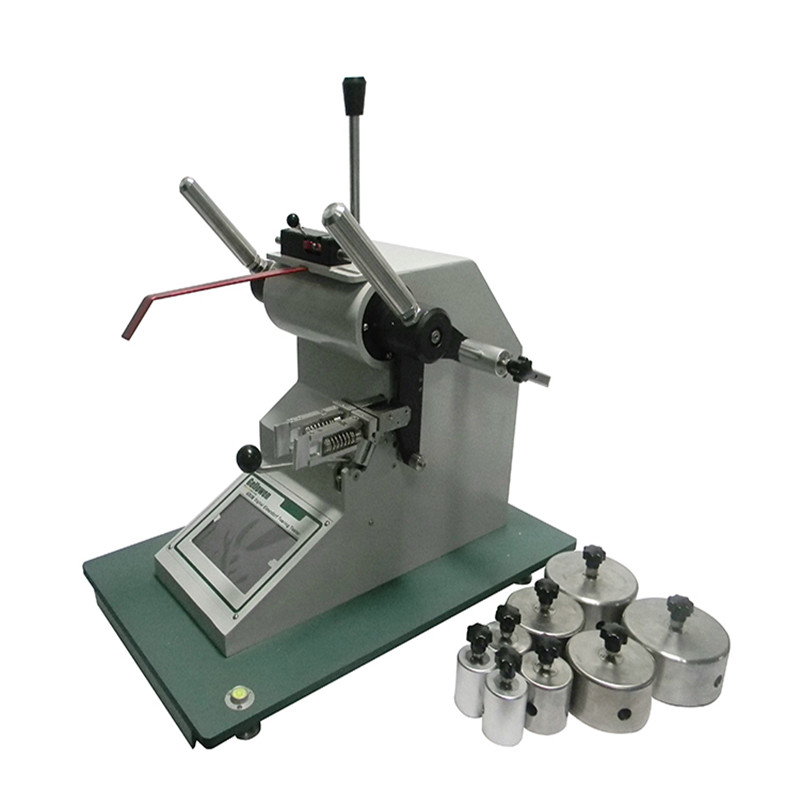

  落锤式织物撕裂仪用于测定各种织物的撕破强力,评估其抗撕裂强力性能,是检测织物撕裂强度的常用仪器。
  适用范围:
  1.检测纺织品、机织物、非织造布、涂层织物的冲击撕破强力,
  2.丝绸、棉布、各种纸张、纸板、单层和多层瓦楞纸板的耐破强度测试。
  适用标准:
  ASTM D1424 D689;NEXT 17;M&S P29;BE EN ISO 13937 4674;BS 4468;DIN EN 21974;GB/T 3917.1;ISO 1974
  主要参数:
  1、撕裂力范围:A锤:0~16N;B锤:0~32N;C锤:0~64N;
  2、测力精度:≤±1分度;
  3、试样尺寸:100(L)×63(W)mm;
  4、切口长度:20±0.2mm;
  5、撕裂长度:43mm;
  6、组合测试砝码满足不同测试需求;
  7、具有200cN、400cN、800cN、1600cN、3200cN、6800cN、13600cN和30000cN的大范围测试量程;
  8、可满足不同材料如织物、纸张、纸板、塑料膜等的撕破强度测试,测试单位有MN、CN、N、G、KG、OZ、LB可选。
  标准集团(香港)有限公司是一家纺织测试仪器生产厂家,已研发生产落锤式织物撕裂仪10余年,大量检测实验数据得出,织物撕破强力的影响因素主要有以下方面:
  首先是原材料,不同的原材料所表现出来对外界撕破力和拉伸力的抵抗程度有明显的差异。
  第二是纱线的性质:
  ①纱线的线密度:这个很好理解,粗一点的自然抗撕破力和抗拉力就好一点。②纱线是长丝还是短纤维,短纤维如棉,长丝如涤纶长丝,短纤维需要通过加捻的方法使短纤维集合成纱。长丝可直接成纱用于纺织。很明显短纤维的强力要低于长丝的强力。③纱线的捻度,捻度可以使短纤维纱线或者长丝更好的抱合在一起,形成凝聚力,提高强度和弹性,从而可以提高织物的撕破力。但捻度有他的极限值,过高的捻度不但提高不了强度和弹性,反而纱线发脆,会使强力和弹性下降。④纱线的断裂伸长率或者说弹性,纱线的断裂伸长率越高说明线断裂时的弹性就越大,就足以影响到织物撕破时,撕破三角区的大小而影响织物的撕破强力。
  第三是织物的组织结构:
  ①平纹组织:该组织纱线浮点长度仅一根纱线,所以受力撕破三角区最小;表现出的撕破力也是最小的。②斜纹组织:该组纱线浮点长度根据设计最小为2根纱线,即1/2斜纹,所以这类组织结构的面料的,浮点越长,撕破三角区域就越大,撕破强力就越好!③缎纹组织:该组纱线浮点长度比斜纹组织的长度更好,撕破三角区域就更大,撕破强力就更好。比较一下。④变化组织:这类组织就是三原组织(也就是上面所说有平纹、斜纹、缎纹)任意组合变化而来。所以这类组织撕破力的大小基本上没办法进行比较,但肯定大于平纹组织。
  第四是织物的密度和织缩率:
  密度的多少,决定了纱线的屈曲波高,也就决定了织物织缩率的大小。而织物的屈曲波高越大,在受力的情况下,织物的伸长率相对来说就就较大;从而影响织物撕破三角区域的大小,而影响撕破力的大小。
  最后就是织物的后整理加工工艺磨毛
  磨毛工艺就将织物表面进行打磨,使组织表面产生短而整齐的小绒毛。这样就使织物表面这组纱线的结构破坏掉了,纱线的强力会大幅度下降。所以做磨毛工艺的面料,撕破强力就拉伸这二个指标一定得考核。起绒:和磨毛工艺一样,将织物表面用绒刀起一定量的绒毛,只是绒毛较磨毛布长一点。
