织物顶破性能测试FZ01030试验解析

  FZ01030-1993标准规定了测定织物直线接缝型式的接缝强力和顶破扩张度的两种顶破试验方法。方法A为弹子顶破法;方法B为膜片顶破法。适用于针织物和弹性机织物及其制品。
  试验原理:
  按规定制备一块缝合试样,用圆环铗钳夹持,接缝应通过铗钳孔的圆心,一个球面体沿试样的一面,施以垂直的压力,直至试样破裂。
  试验仪器:

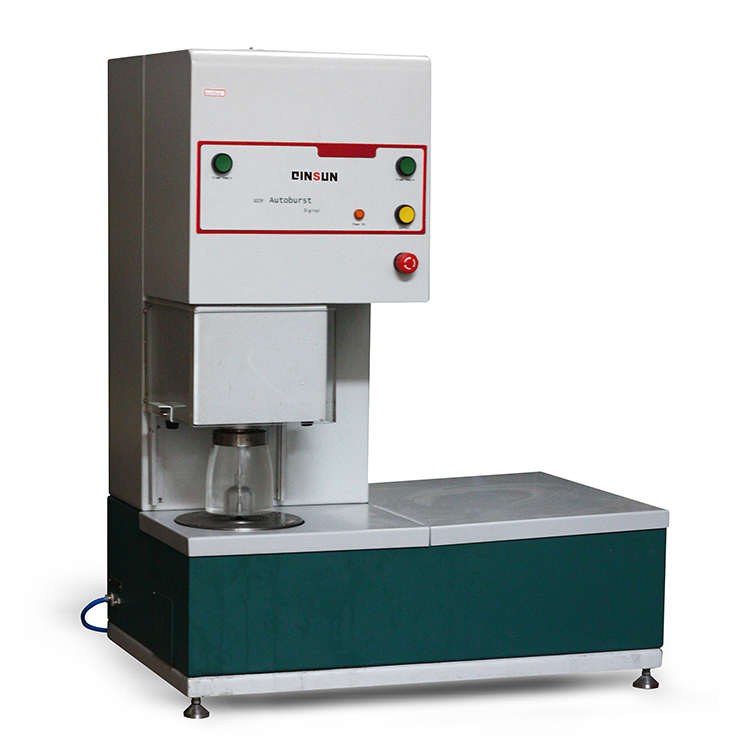

  方法A:液压式织物胀破强度仪:圆环铗钳内径为25mm,弹子直径为20mm,弹子下降速度为100—110mm/min,强力刻度盘有效范围任意一点,示值误差不超过±1%,具有伸长测定装置。
  方法B:膜片式顶破强度仪:圆环铗钳内径为30.5±0.05mm,油压速度为85±10mL/min,仪器压力表有效范围任意一点,示值误差不超过±1%,具有顶破扩张度测定装置,有符合规定技术要求的橡胶膜片。
  试验试样:
  对于缝制品,每个品种,同一缝迹型式剪取圆形试样3块,接缝应通过试样圆心。
  方法A:试样直径为65mm;
  方法B:试样直径为113mm以上。
  试验步骤:
  方法A:
  1.调整仪器指针零位。
  2.选择适宜的负荷量程,使测得的强力值落在满刻度值的20%~80%范围内。
  3.将试样装入圆环铗钳内,试样子整无张力,缝边朝向弹子方向,并通过铗钳孔圆心,夹紧试样。
  4.启动仪器,直至织物破裂或缝纫线断裂,或其他破裂原因而使接缝处裂开,试验终止。
  5.记录最大接缝强力值和顶破扩张度。
  6.记录试样最终破裂的原因:a.织物破裂;b.缝纫线断裂;c.其他破裂情况。
  方法B:
  1.检查压力表零位。
  2.选择适宜的量程压力表,使测得的强度值落在满刻度的20%~80%范围。
  3.将试样覆盖在膜片上,并用圆环铗钳夹紧。试样应平整无张力,缝边朝向膜片方向,并通过圆环铗钳孔圆心。
  4.启动仪器,直至织物破裂或缝纫线断裂,或其他破裂原因而使接缝处裂开,试验终止。
  5.记录膜片顶破试样的最大强度和顶破扩张度。
  6.记录试样最终破裂原因:a.织物破裂;b.缝纫线断裂;c.其他破裂情况。
  7.测定膜片校正值。用相同速率,在无试样状态下,测定膜片达到平均顶破试样时的状态的压强值。
  结果计算:
  方法A:
  分别计算直(经)向和横(纬)向的平均接缝强力,以N表示。计算结果按GB 8170规定,修约至整数。
  分别计算直(经)向和横(纬)向的平均顶破扩张度,计算结果按GB 8170规定,修约至整数。
  方法B:
  按下式分别计算直(经)向和横(纬)向的平均接缝强度,计算结果按GB 8170规定,修约至小数点后一位。
  P=P1-P2
  式中:P——接缝强度,kN/cm2;
  P1——膜片顶破试样的平均强度,kN/cm2;
  P2——膜片校正值,kN/cm2。
  分别计算直(经)向和横(纬)向的平均顶破扩张度,计算结果按GB 8170规定,修约至整数。
