实验参数对织物撕破强力的影响

   分别选取不同拉伸速度和隔距长度, 讨论实验参数对织物撕破强力的影响 。

1.拉伸速度对机织物撕破强力的影响

    选用涤/棉府绸布在不同的拉伸速度下采用单缝法进行测试 , 夹持隔距为 100 mm , 测试结果见表 1 、图 1 。

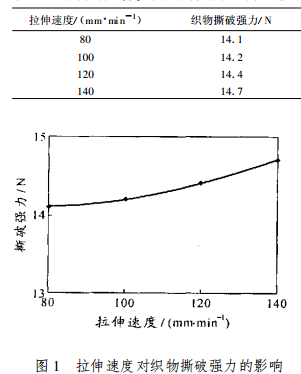

表 1 不同拉伸速度对机织物撕破强力的影响

从图 1 中可看出, 拉伸速度从 80 m m/min 增大到 140 mm/min , 织物撕破强力相差为 0 . 6 N ,

由此可知, 拉伸速度对机织物的单缝法撕破强力影响不是很大。

2.隔距长度对机织物撕破强力的影响

本次实验选用涤/棉府绸布在不同的夹持隔距长度下采用单缝法进行测试分析, 拉伸速度为100 mm/min ,测试结果见表 2、图 2 。

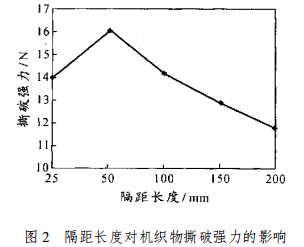

表 2 夹持隔距长度对机织物撕破强力的影响

从图 2 中可知, 隔距长度为 50 m m 时, 织物撕破强力最大 ,而后随着隔距长度的增大,织物撕破强力逐渐下降。

    撕裂拉伸速度对单缝法测试机织物撕破强力的影响不明显。

    随着拉伸隔距长度的增大 , 织物撕破强力逐渐减小, 但是隔距为 50 mm 时, 单缝法测试机织物撕破强力会有所变化 。
